在射频微波系统中，射频电缆组件主要用于传输射频信号，由射频同轴贯穿器和射频电缆组成。射频贯穿器的接口类型好多，其中 BNC 贯穿器是期骗最为粗犷的贯穿器之一。因此BNC射频电缆组件的期骗也曲直常粗犷。射频电缆组件除了贯穿器和电缆外，其安装的工艺也曲直常进犯的，是确保信号完整性的重要。今天咱们就来深切交融其安装工艺与测试重心。

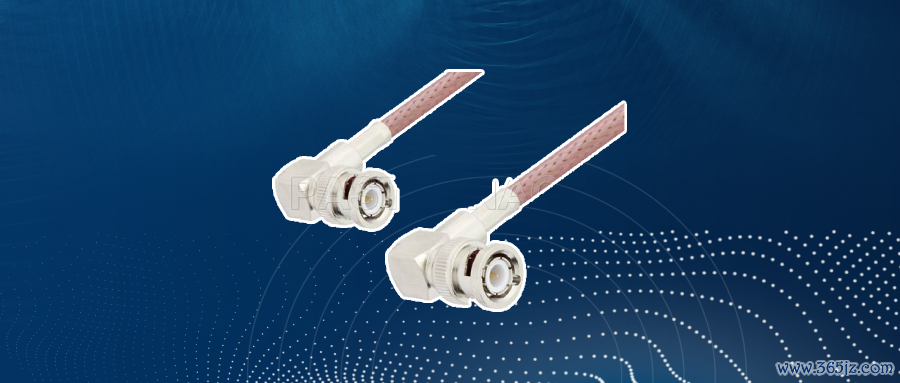

一、安装工艺
BNC电缆组件是由同轴电缆与BNC贯穿器（公头或母头）通过特定的端接格式组合而成的传输线组件，主要包括中心导体、绝缘介质、屏蔽层（编织网或铝箔）及外护套。拼装工艺主要分为压接式和焊合式两种，无论哪种格式，剥线皆是决定成败的第一步。剥线尺寸必须严格谨守规格书，过失时时需适度在±0.2mm以内。剥线过深易割伤屏蔽层或绝缘层，导致走电或短路；剥线过浅则会导致交往不良。在治理屏蔽层时，需将编织网捋顺并反折，或使用专用的屏蔽层梳理用具，开云体育中国一站式服务官网确保其分辩均匀，幸免出现散丝点破绝缘层变成短路隐患。
压接时必须使用与贯穿器型号严格匹配的压接钳和模具。压接进程中，压接套管会径向减轻，牢牢咬合线缆屏蔽层与贯穿器尾部。
焊合时，电烙铁温度时时适度在300℃-350℃之间，开云2026世界杯中国官网焊合时辰不宜卓越3秒，以免高温沿中心针传导，熔解里面绝缘介质，导致介质减轻、阻抗突变。焊合时应确保焊锡润湿纯粹，形成光滑的圆锥面，根绝虚焊和冷焊。

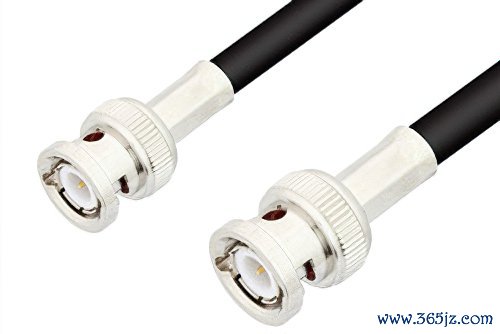

BNC 公头转BNC 公头电缆组件，使用 75 欧姆 RG59同轴电缆，无铅焊合工艺，RoHS
二、测试翔实事项
测试是安装完成后进行，是考据组件质料的终末一起防地。
领先是基础的通断与绝缘测试。使用万用表测量中心导体与外壳之间的电阻，应为无尽大（或兆欧级），若有读数则讲明存在短路；测量中心导体两头电阻，应接近于零。这一步虽粗陋，却能贬抑大部分因屏蔽网散丝导致的短路故障。
其次是重要的驻波比（VSWR）测试。这是测度射频组件安装质料的中枢野心。将组件接入矢量相聚分析仪，不雅察其在标的频段内的回波损耗或驻波比弧线。一条工艺完好意思的线缆，其弧线应平滑且数值极低（举例VSWR
总之开云2026世界杯中国官网，BNC射频电缆组件的安装是一项触及精密机械加工与射频电路旨趣的期间活。只消严格把控剥线、端接、压接/焊合及测试的每一个细节，才智制作出实在合适工业程序的高质料射频组件。
